Criando Digramas de Classe usando o plugin Amateras UML no Eclipse



O Amateras UML é um plugin open source, regido pela Eclipse Public License -v 1.0, simples e leve que exige apenas ter o GEF instalado. Ele gera Diagramas de Classe, Casos de Uso e Diagramas de Seqüência. Os diagramas criados podem ser impressos ou ainda salvos no formato de imagem .jpeg e exportados para código fonte  java.

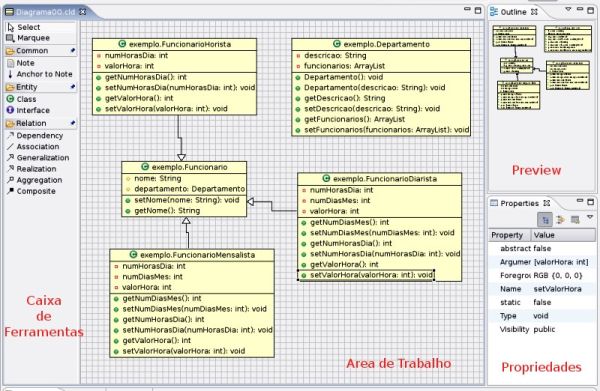

Figura 01 – Tela inicial do Programa



O Amateras pode ser baixado em:



http://amateras.sourceforge.jp/cgi-bin/fswiki_en/wiki.cgi?page=AmaterasUML



Instalando o plugin Amateras UML

A Instalação do plugin é bastante simples basta descompactar o arquivo AmaterasUML.x.x.x.zip no diretório plugins do Eclipse, entretanto é importante avisar que o Amateras UML deve ser baixado e instalado o GEF disponível em : http://www.eclipse.org/gef .



Criando um Diagrama de Classes

A primeira coisa a se fazer é criar um projeto java no Eclipse.



File >> New >> Java Project



Vamos dar a ele o nome de “transportadora”.



Em seguida vamos criar uma pasta no nosso projeto.



File >> new  >> Folder



Chame essa pasta de “Diagrama” ou qualquer outro nome que desejar.



Em seguida clique na pasta Diagrama e com o botão direito do mouse escolha:



New >> Other >> Amateras UML >> Class Diagram



Salve como: Exemplo.cld



Para criar a nossa primeira classe, a classe Cliente, clique na opção entity e escolha o item Class. Clicando nele e clicando na área cinza, será criada uma classe de nome class1, um duplo clique no nome da classe permite que ela seja renomeada.



Antes de inserirmos os atributos e métodos, clique com o botão do mouse sobre a classe e escolha opção Open Property View, com isso teremos disponível para nós uma barra de propriedades.



Para inserir os atributos na classe clicamos novamente da classe Cliente e escolhemos o item Add Atribute, para adicionar um método clicamos na opção Add Operation.

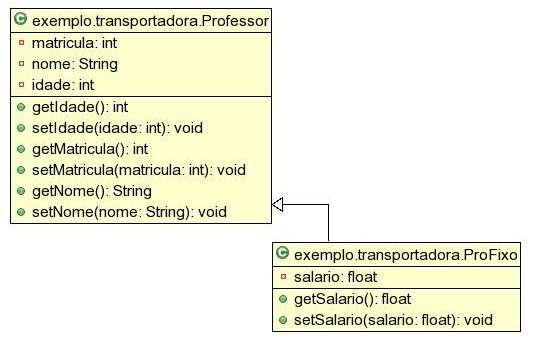

Vamos Criar duas classes, de acordo com a Figura 2:




Figura 2 – Classes  de exemplo.



A opção Generalization serve pra determinar a Herança entre as classes, através da seta como ocorre na figura acima.



Clique no item Generalization em seguida clique na classe ProFixo e arraste a seta até a classe Professor.



Os Diagramas feitos com o plugin Amateras HTML podem ser salvos no formato .jpeg ou impressos, em alguns casos, algumas distribuições Linux oferecem apenas a opção de salvar a imagem, no Windows o recurso de Impressão está disponível sem necessidade de qualquer alteração.



Segue abaixo o código gerado após clicarmos com o botão direito do mouse sobre o Diagrama e escolhermos:



Java >> Export.



public class Professor {

      private int matricula;

      private String nome;

      private int idade;

      public int getIdade() {

            return idade;

      }

      public void setIdade(int idade) {

            this.idade = idade;

      }

      public int getMatricula() {

            return matricula;

      }

      public void setMatricula(int matricula) {

            this.matricula = matricula;

      }

      public String getNome() {

            return nome;

      }

      public void setNome(String nome) {

            this.nome = nome;

      }

}



public class ProfessorFixo extends Professor {

    private float salario;



      public float getSalario() {

            return salario;

      }



      public void setSalario(float salario) {

            this.salario = salario;

      }

}



Em outra oportunidade veremos como o procedimento para criação de Diagramas de Seqüência e Casos de Uso utilizando o plugin Amateras UML.

Mas isso fica para um próximo artigo.
