Apresentaremos a modelagem do sistema para controlar o centro de distribuição de uma rede de lojas.
Para que serve:
Serve para demonstrar o uso na prática do dia-a-dia de um SGBD, desde a modelagem, passando pela criação do banco de dados chegando até as consultas aos seus dados.
Em que situação o tema é útil:
O tema é de extrema utilidade em casos de iniciantes em modelagem de banco de dados, dando exemplos de dados consistentes e íntegros.
Resumo DevMan
Neste artigo, será abordada a modelagem de um sistema de controle de estoque. Para isso, o artigo demonstra o uso na prática de um SGBD, desde a modelagem, passando pela criação do banco de dados chegando até as consultas aos seus dados. Para o gerenciamento do banco de dados, será utilizado o PostgreSQL como SGBD. Sua escolha se deu se tratar de uma licença gratuita e robusta, tendo competitividade com ferramentas pagas e já consolidadas no mercado.
No estudo de caso que estaremos analisando, construiremos um sistema para o gerenciamento de estoque de um centro de distribuição de uma rede de lojas. As mercadorias compradas pela rede serão armazenadas nesse estoque central. A partir disso, à medida que as lojas precisarem das mercadorias, o pedido será feito para o estoque central. Esse sistema poderá ser aplicado para controlar o estoque de uma rede de lojas em qualquer ramo. Para facilitar a exemplificação, iremos usar o exemplo de uma rede de farmácias.
Para o gerenciamento do banco de dados, iremos utilizar o PostgreSQL como SGBD. A ferramenta foi escolhida por se tratar de uma licença gratuita e robusta, tendo competitividade com ferramentas pagas e já consolidadas no mercado.
Descrição do sistema
Bom, precisamos conhecer com um pouco mais de detalhe qual o sistema para o qual precisamos elaborar uma solução de modelagem. Iremos nos basear nas necessidades de nosso cliente.
O cliente realizou algumas exigências, sendo elas:
· O sistema deve ter a capacidade de armazenar os produtos contidos no estoque, para que esses possam ser controlados individualmente. Outro detalhe importante no cadastro do produto é armazenar a quantidade mínima que deverá ter desse produto no estoque.
· Cada produto terá um fornecedor relacionado a ele, sendo possível controlar os produtos divididos por fornecedores.
· Os produtos devem ser divididos por categoria, ou seja, cada produto terá uma categoria.
· As entradas e saídas dos produtos deverão ser registradas no programa, para futuramente obtermos um histórico completo de todo o trajeto do produto dentro do centro de distribuição.
· Na entrada do produto será necessário armazenar a data do pedido e a data de entrega da mercadoria, para depois podermos analisar quanto tempo o pedido demora a chegar ao estoque.
· Na saída, obrigatoriamente será informada a loja para a qual a mercadoria foi enviada, pois ao final do mês devemos fazer o fechamento do faturamento para saber qual é a loja que mais obteve vendas.
· Outra capacidade que o sistema deverá ter é calcular o peso total de uma entrada ou de uma saída.
· No programa, devem-se apresentar os produtos nos quais a sua quantidade total em estoque é menor ou igual à quantidade mínima requerida em estoque definida previamente.
· A transportadora será outro item importante na análise, pois devemos saber qual transportadora é mais utilizada para fazer a entrega dos produtos e qual é a mais utilizada para fazer a saída.
· Uma questão que o cliente deseja observar é em qual categoria possui mais item no local.
Para esses itens destacados anteriormente iremos modelar o sistema dando uma atenção especial a cada caso de uso, sem deixar nenhum de fora.
Modelagem do Sistema – MER

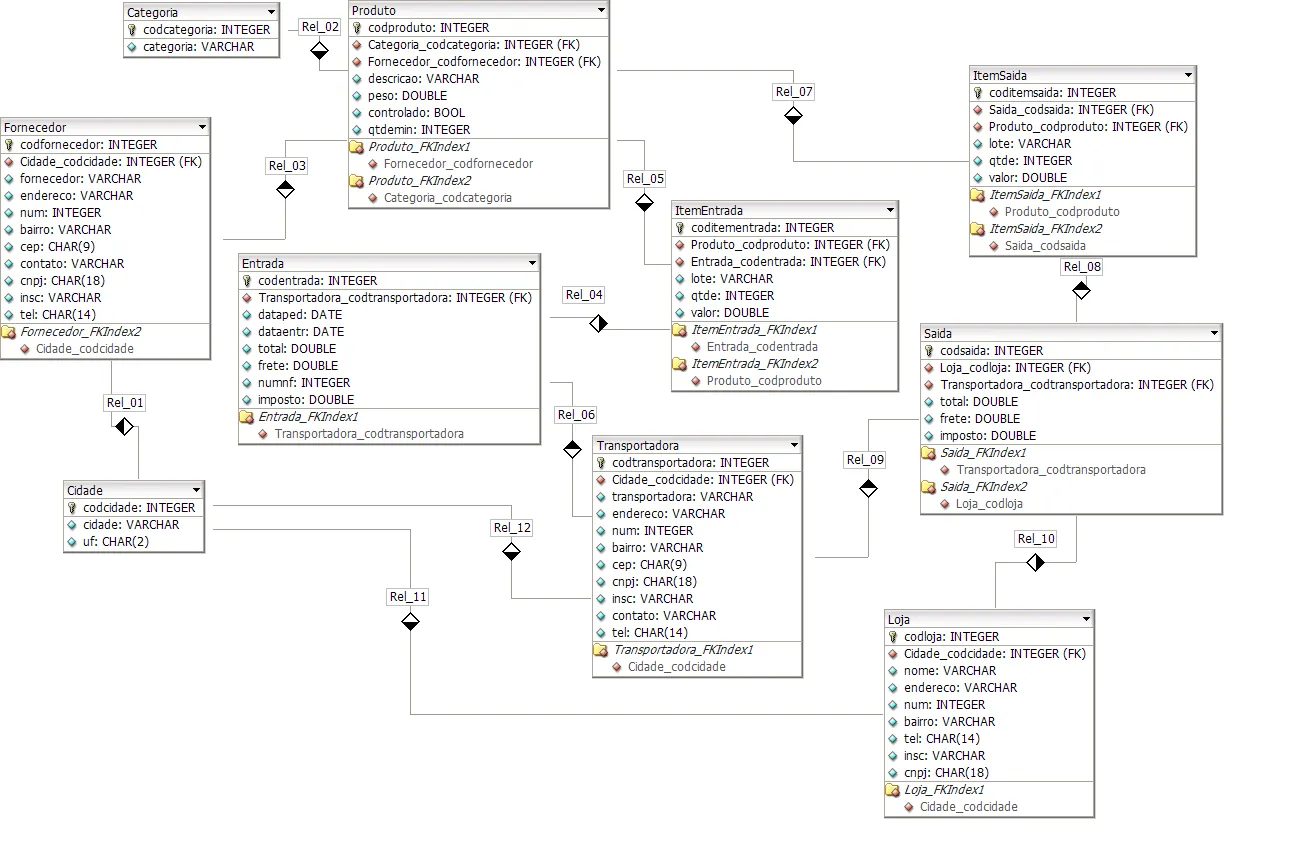

Seguindo as especificações dadas pelo cliente, obtemos o seguinte modelo entidade relacionamento (MER) representado na Figura 1.
Figura 1. Modelo entidade relacionamento do banco de dados.
Para uma melhor compreensão do que foi realizado no diagrama apresentado na Figura 1, iremos explicar um pouco sobre cada tabela e relacionamento.
Modelagem do Sistema – Detalhando as Tabelas
Ao total, foram definidas 10 tabelas para compor o banco de dados do sistema que estamos desenvolvendo. As tabelas são:
· Categoria – Tabela necessária para separar os produtos. Por exemplo, na categoria de perfumaria teremos a possibilidade de controlar somente os produtos que fazem parte dessa categoria. Os campos a serem armazenados são: ...
